Extech PQ3450-12
1200A 数据记录电源分析仪套装

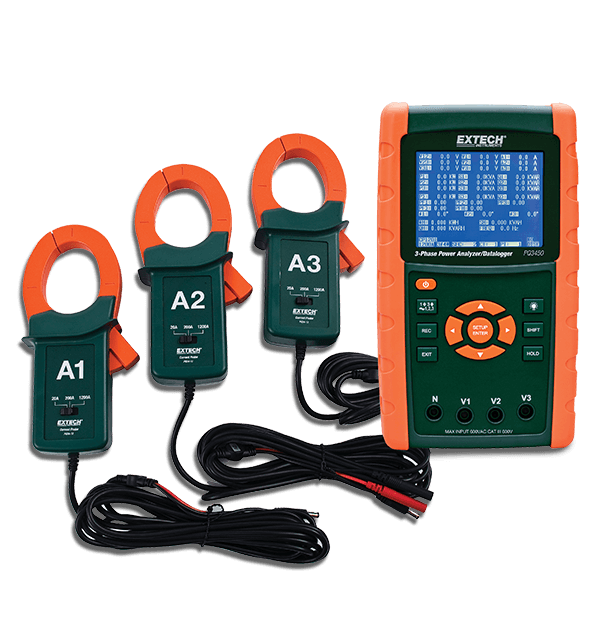

Extech PQ3450-12 是一款三相功率分析仪/数据记录仪，能够在移动 SD 存储卡上以 Excel® 格式记录多达 30,000 组测量值。它包含一个大尺寸点阵、内置时钟和日历、背光液晶显示屏，带易用的屏幕菜单。它可进行最多 35 个参数的完整系统分析。电流互感器 CT（1:600）和电压互感器 PT （1:1000）的比率可以调节，从而适应功率较高的配电系统。可以将多达 30,000 个读数以 Excel® 格式记录在移动 SD 存储卡内。采样率范围较宽（2 秒至 2 小时）。配有 4 根带鳄鱼夹的电压引线、三个 1200A 电流钳、8 节 AA 电池、SD 卡、100-240 V 通用交流适配器，以及便携箱。
规格
| 一般参数 | |
|---|---|
| 交流电压 | 600.0V |
| 交流电压基本精度 | ±（读数的 0.5%） |
| 交流电流 | 1200A |
| 交流电流基本精度 | ±（读数的 0.5%） |
| 内存 | 30,000 个读数（2GB SD 存储卡） |
| 功率因数 | 0.00 至 1.00 |
| 功率因数基本精度 | ±0.04 |
| 无功功率 | 9.999MVAR |
| 无功功率基本精度 | ±（读数的 1.0%） |
| 无功电能 | 0.0kVARh 至 9.999MVARH |
| 无功电能基本精度 | ±（读数的 2.0%） |
| 有功功率 | 9.999MW |
| 有功功率基本精度 | ±（读数的 1.0%） |
| 有功电能 | 0.0kWh 至 9.999MWH |
| 有功电能基本精度 | ±（读数的 2.0%） |
| 相位 | -180° 至 +180° |
| 相位基本精度 | ±1° |
| 真有效值 | 是 |
| 表观功率 | 9.999MVA |
| 表观功率基本精度 | ±（读数的 1.0%） |
| 表观电能 | 0.0KVAh 至 9.999MVAH |
| 表观电能基本精度 | ±（读数的 2.0%） |
| 输入范围 | 200mV、300mV、500mV、1V、2V、3V（用户可选） |
| 输入范围基本精度 | ±（读数的 0.5%） |
| 频率 | 45Hz 至 65Hz |
| 频率基本精度 | ±0.1Hz |
| 其他详情 | |
|---|---|
| 保修 | 2 年 |
| 安全等级 | CATIII - 600V |
| 尺寸 | 225 × 125 × 64mm |
| 电源 | 8 节 AA (1.5V) 电池 |
| 认证 | PQ3450-12-NIST_S：CE、UL、NIST PQ3450-12_S：CE、UL |
| 重量 | 1010g |
